电子地磅接线盒的原理与接线说明

作者:广东地磅厂家   本页累计浏览次数:   发布日期:2019-05-29
地磅比较核心的部件莫过于称重传感器了,它主要是过磅重力转化成称重数据的电子元件。一台电子地磅有多个传感器的,它们只要通过接线盒连接在一起和数据处理的。接线盒具有连接称重仪表和传输称重数据信号的重要职能。出于电磁兼容性(主要是抗干扰性能)和坚固耐用方面的考虑,接线盒的外壳均由金属材料制造,在盒子侧面的周边排布着穿引信号电缆的5个~10个专用密封接头。接线盒的外形呈扁状矩形,典型的产品外观。地磅接线盒根据称重传感器和称重仪表原理与结构的不同,分为模拟式接线盒、数字化接线盒和数字式接线盒。

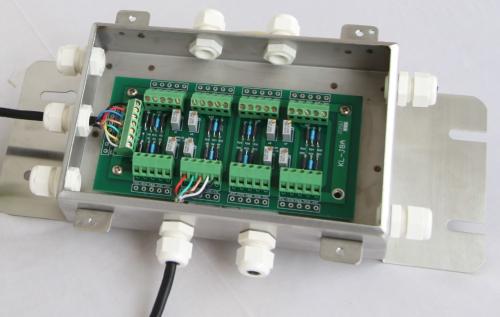

 地磅接线盒

一、电子地磅接线盒原理:

接线盒中的电位器可用来调整所接传感器的激励电压,进而达到调整相应传感器输出信号的大小,使各个传感器输出信号达到一致。

二、电子地磅接线盒调整方法:

1 、在不上电的情况下调整接线盒,使所有电位器的阻值为10欧.将数字万用表调到欧姆档,把两表棒分别搭在OUT接线端子的“E+"和X接线端子的E+上,即可测得X+电位器的电阻值。同理可测得X-的电阻值。
 2 、打开仪表电源,放大十倍进行标定(如实际重量为20kg则标为200kg)。如仪表有内码功能可按实际重量标定,再调到内码显示即可。
3、 将1/3满量程砝码置于各个传感器所在位置上,记下仪表显示值。调节接线盒中电位器的阻值,使各点的显示值之差小于0.2e即可。调试方法如下:如某传感器(称重)值偏大,则将该传感器对应接线端子的两个电位器上的压降调大(顺时针调节电位器上的旋纽)。如某传感器的值偏小,则将该传感器对应接线端子的两个电位器上的压降调小(逆时针调节电位器上的旋纽)。注意,调节时要保证这两个电位器上的压降一致。
压降一致测量方法:将数字万用表调到毫伏档,把两表棒分别搭在OUT接线端子的“E+"和X接线端子的E+上,即可测得X+电位器的电压值。同理可测得X-的电阻值。


三、电子地磅接线盒接线方法:

“OUT”接线端子为输出端子,接往称重仪表。A,B,C,D***等接线端子为输入端子,接传感器。
E+为传感器供桥电源正端(传感器输入正端)
E-为传感器供桥电源负端(传感器输入负端)
IN+为传感器信号正端(传感器反馈正端)
IN-为传感器信号负端(传感器反馈负端)
接地符号为屏蔽电缆的屏蔽层

电子地磅接线盒与称重传感器连接和操作说明基本上就是上述这些了。如果想了解更多的地磅资讯,可以联系明准衡器。
